قطعه شناسی برد موبایل
قطعهشناسی برد موبایل پایهٔ عیبیابی دقیق و تعمیر اصولی دستگاه است. تعمیرکار با شناخت وظیفه و مشخصات هر قطعه میتواند خرابیها را سریعتر و با اطمینان بیشتری پیدا کند. در دنیایی که یک مقاومت چند میلیمتری میتواند سرنوشت یک گوشی را تعیین کند، دانستن هویت قطعات دیگر یک مزیت نیست، بلکه ضرورت کار است.

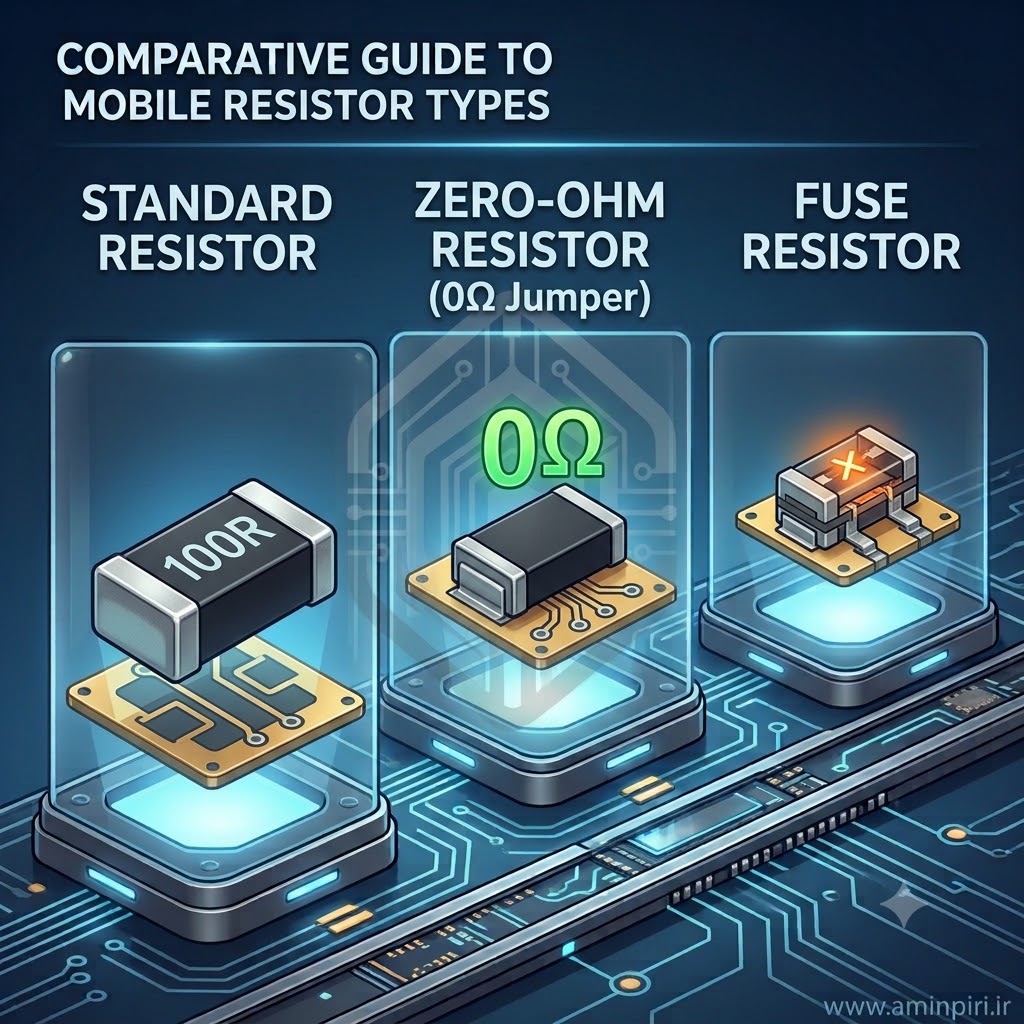

مقاومت های پرکاربرد
مقاومت معمولی:(100R) وظیفهٔ آن محدود کردن جریان، تقسیم ولتاژ و تنظیم شرایط کاری مدار است. خرابی بهصورت قطعی یا تغییر مقدار آن باعث کار نکردن یا عملکرد ناپایدار مدارش می شود. در تعمیرات موبایل، اندازهگیری مقدار آن یکی از نخستین گامهای عیبیابی است
مقاومت صفر اهم:(0) این قطعه عملاً مانند یک سیم جامپر عمل میکند و برای اتصال مسیرها یا سهولت مونتاژ و تست به کار میرود. باز شدن آن باعث قطع کامل مسیر و از کار افتادن بخش متصل میشود.
مقاومت فیوزی: از اسمش مشخصه مثل فیوز عمل میکنه در مدل های جدید کمتر دیده میشه و بیشتر در مدل های قدیمی هست . در مدل های جدید ایسی ovp کارش رو انجام میده

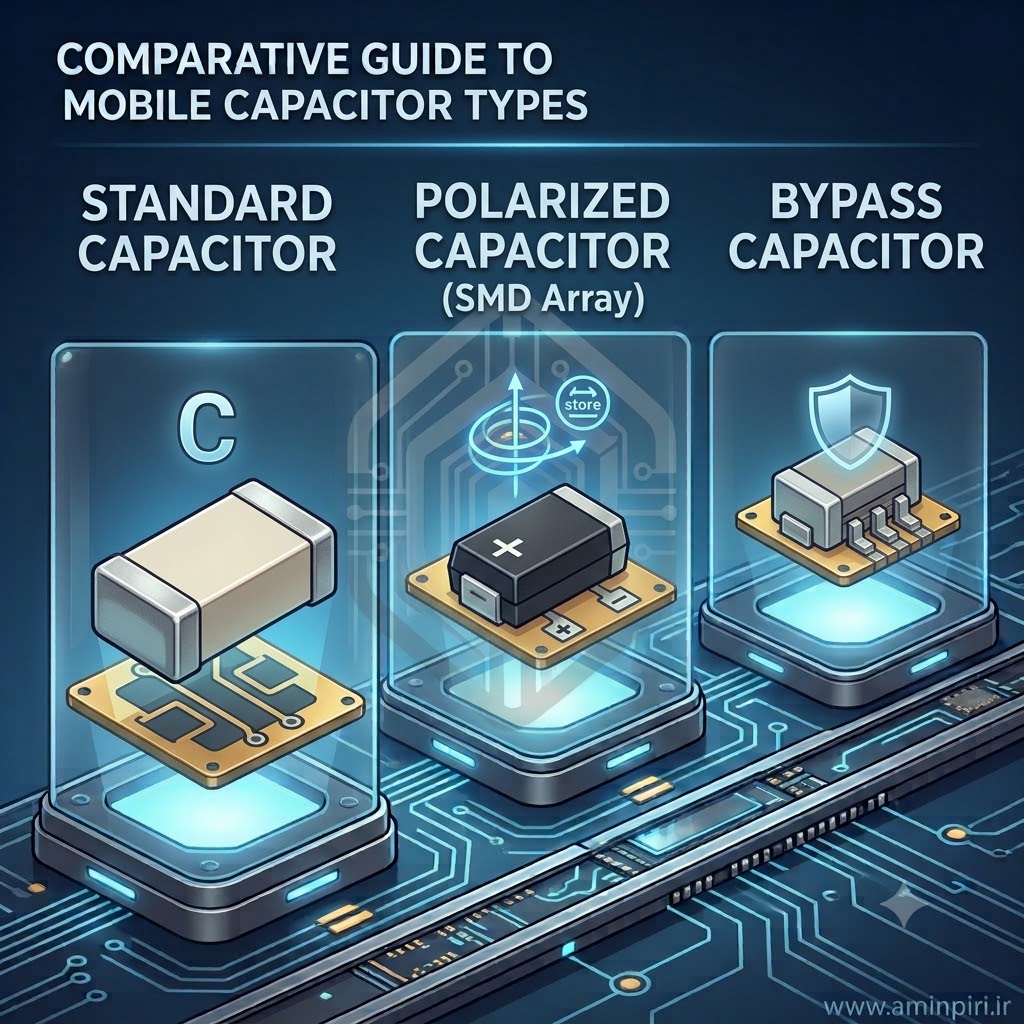

خازن های پرکاربرد
خازن معمولی: به رنگ نارنجی قهوه ای دیده میشه در برد موبایل با آرایش موازی در مدار های ولتاژی و به صورت سری در مدار های آنتن و صوت قرار میگیره پرکاربرد ترین خازن ها خازن بای پس هست
خازن قطب دار: دارای ظرفیت بالا بوده و درمدار های گوشی های قدیمی بیشتر کار برد دارد در مدل های جدید به صورت معمولی با ظرفیت های بالا دیده میشود کار برد آن هم ذخیره ولتاژ بوده
خازن بای پس: در برد های موبایل و در مدارهای ولتاژی تعداد بسیار زیادی وجود دارد مخصوصا اطراف ایسی تغذیه و ایسی شارژ وظیفه اصلی این خازن ها حفظ و نگهدای ولتاژ درلاین و دفع نوسانات متناوب هست

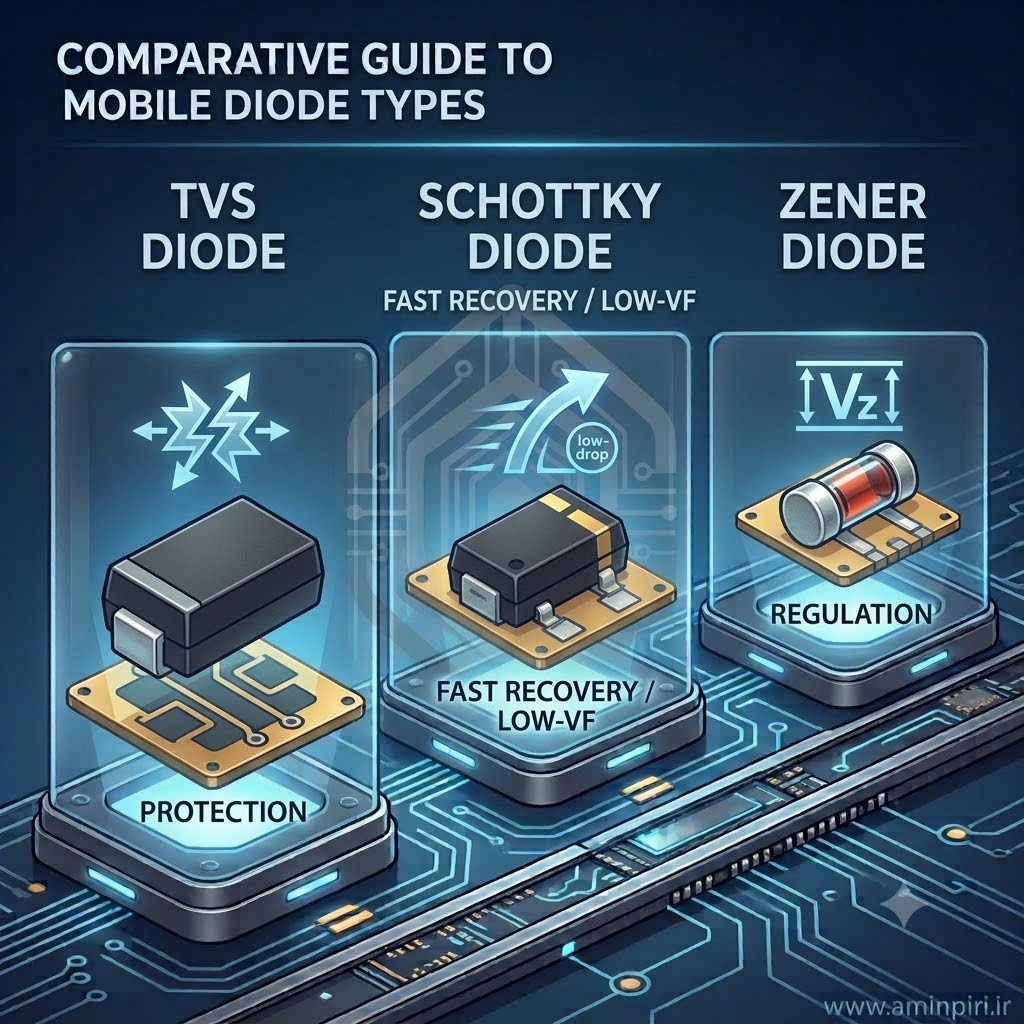

دیود های پرکاربرد
دیود TVS: یک دیود محافظ نوسان در مدار تلفن همراه. در مدلهای قدیمی ما یک فیلتر ESD داشتیم ایسی شیشه ای که در آن تعدادی زیاد دیود بود که عملیات محافظت از خط دیتایی و حساس که به CPU و ایسی ها مهم مرتبط بود.
دیود شاتکی:عملیات AC به DC را انجام میدهد معمولا در مدار تغذیه نو صفحه نمایش قرار میگیرد
دیود زنر : وظیفه محافظ و یک سو ساز را در مدار دارد -یک طرفه کردن مسیر و دفع نوسانات ناشی از مدار های دیگر

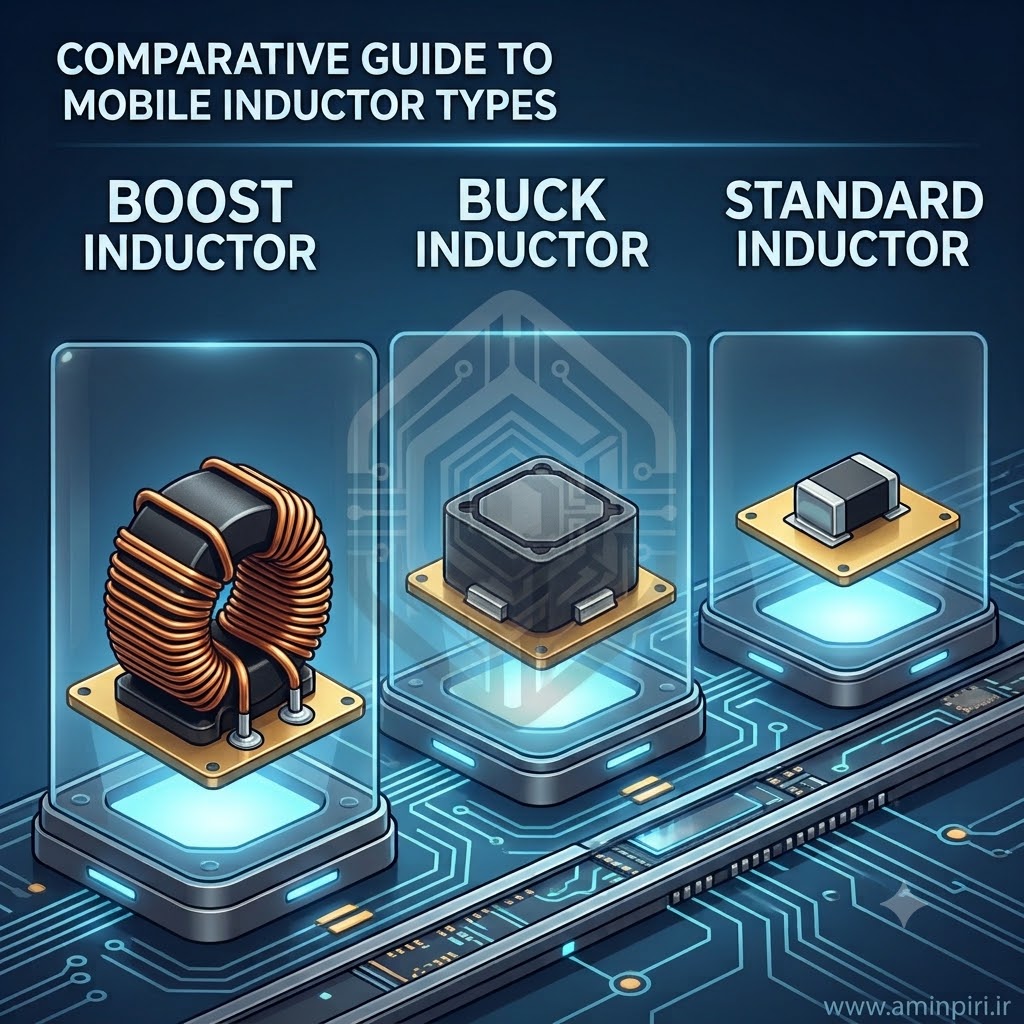

سلف های پرکاربرد
سلف بوست : مدار بوست افزاینده ولتاژ و کاهنده جریان هست .این مدار برای تامین نور صفحه نمایش بیشتر استفاده میشه یک مدار از چندین قطعه SMD برای تبدیل ولتاژ باتری به 12ولت الی 20 ولت تلاش میکنن
سلف باک: افزاینده جریان و معروف ترین مدارباک نزد ایسی تغذیه بوده برای تقسیم ولتاژ و جریان قسمت های مهم تلفن همراه( ایسی تغذیه توسط مدار باک میتونه ولتاژ باتری که 3.7 ولت هست رو به 0.800 هشتصد میلی ولت یا هشت دهم ولت با 3 آمپر خروجی داشته باشه .
سلف معمولی : این سلف در مدار تغذیه برای عبور ولتاژ جریان DC استفاده میشه اگر ضخامت سیم های سلف رو کم کنیم و نازک بشه میتوان در مدار دیتا استفاده کنیم به عنوان یک فیلتر عیور دیتا و عدم عبور ولتاژ امپر (فیوز)

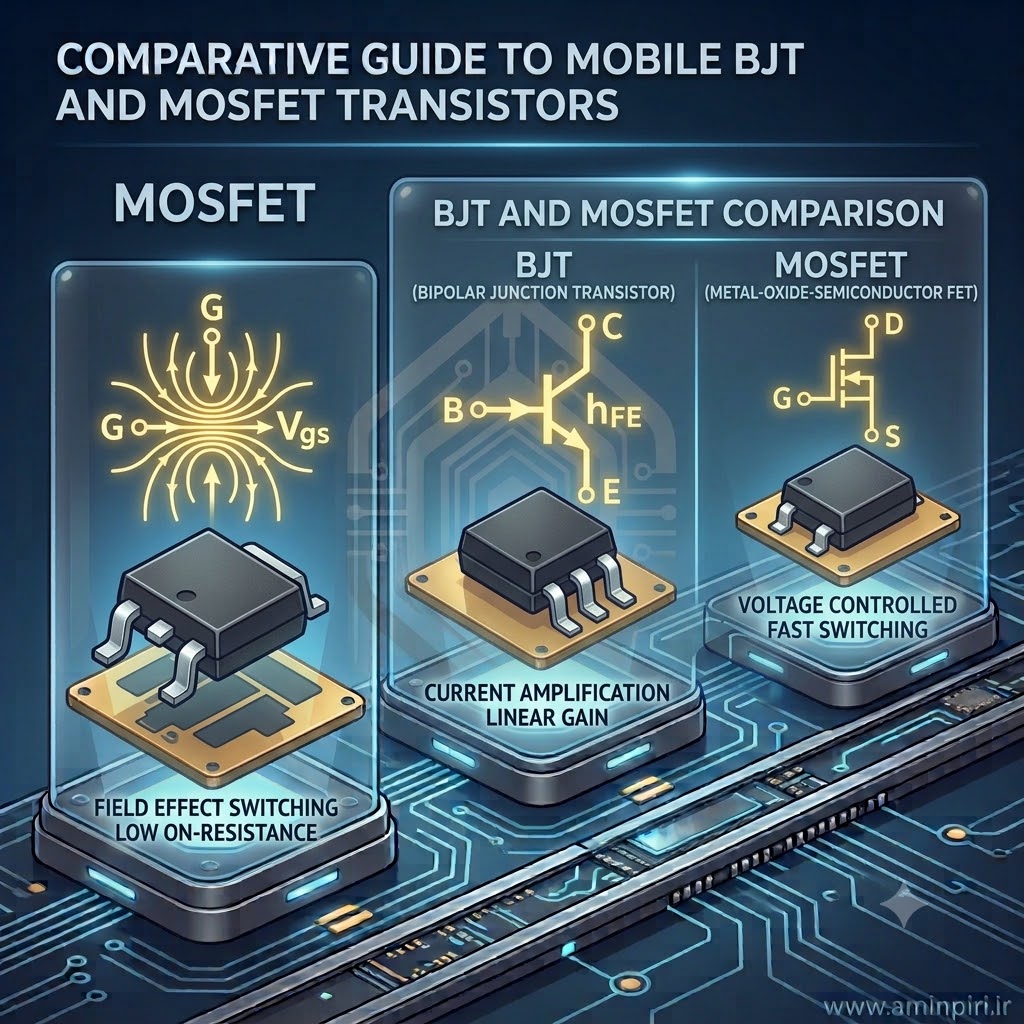

ترانزیستور های پرکاربرد
ترانزیستورMOSFET:ماسفت در برد موبایل مثل یک کلید الکترونیکی خیلی سریع عمل میکند و با فرمان مدار، مسیر جریان را وصل یا قطع میکند.از آن برای مدیریت و توزیع تغذیه بخشهای مختلف گوشی استفاده میکنن تا هر قسمت فقط هنگام نیاز برق داشته باشه
ترانزیستور BJT :با تحریک یک جریان کوچک یا پالس در پایه، جریان بزرگتری را بین کلکتور و امیتر کنترل میکنه. از آن برای تقویت سیگنالها و نیز بهعنوان کلید الکترونیکی استفاده میشه. در دو نوع NPN و PNP ساخته میشود.

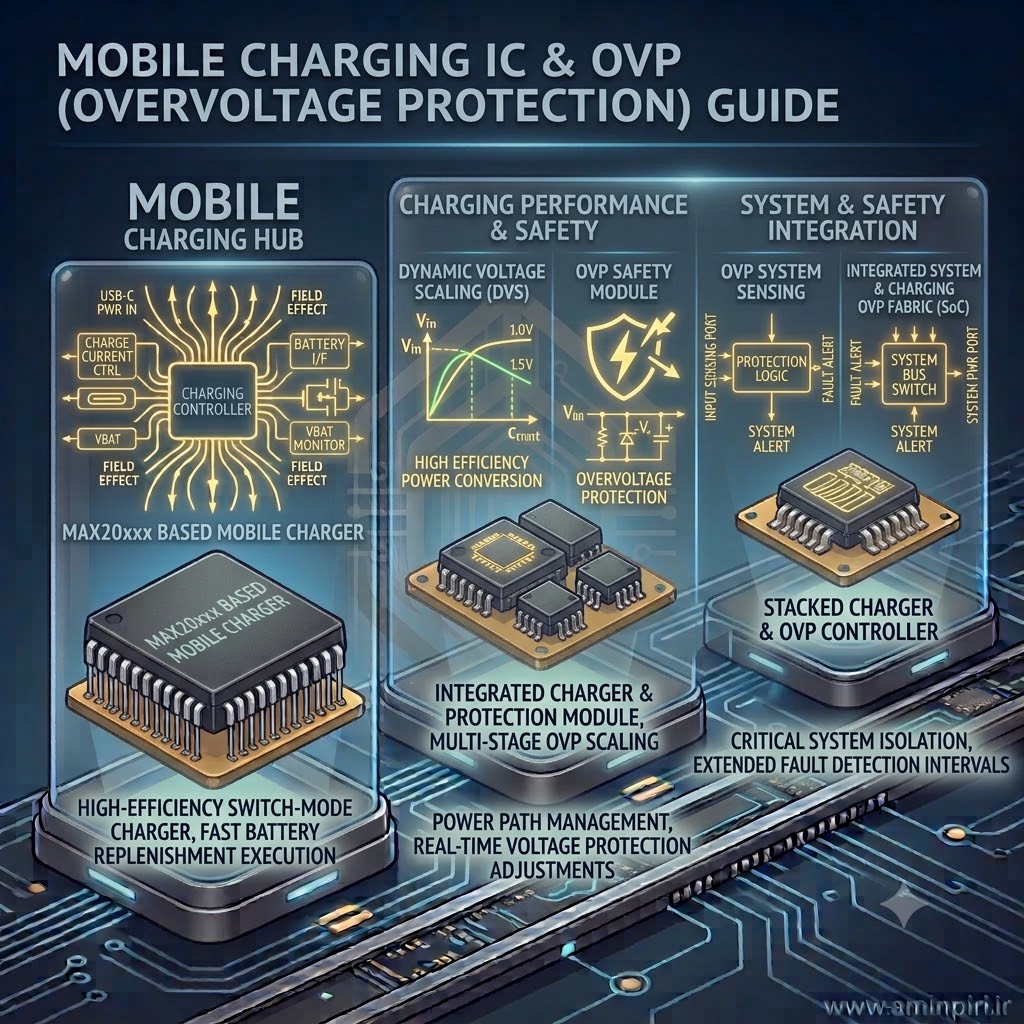

OVP IC
OVP IC : ایسی است که از افزایش بیش از حد ولتاژ جلوگیری میکند. در گوشیهای موبایل، این مدار از باتری و آیسیها در برابر آسیب ناشی از شارژر معیوب یا نوسانات برق محافظت میکند. اگر ولتاژ از حد مجاز بالاتر برود، OVP معمولاً مسیر تغذیه را قطع یا محدود میکنه. مدار بسیار مهم در عملیات شارژه و چند نوع هست با دستور قطع و صل توسط ایسی مرجع و بدون دستور EN

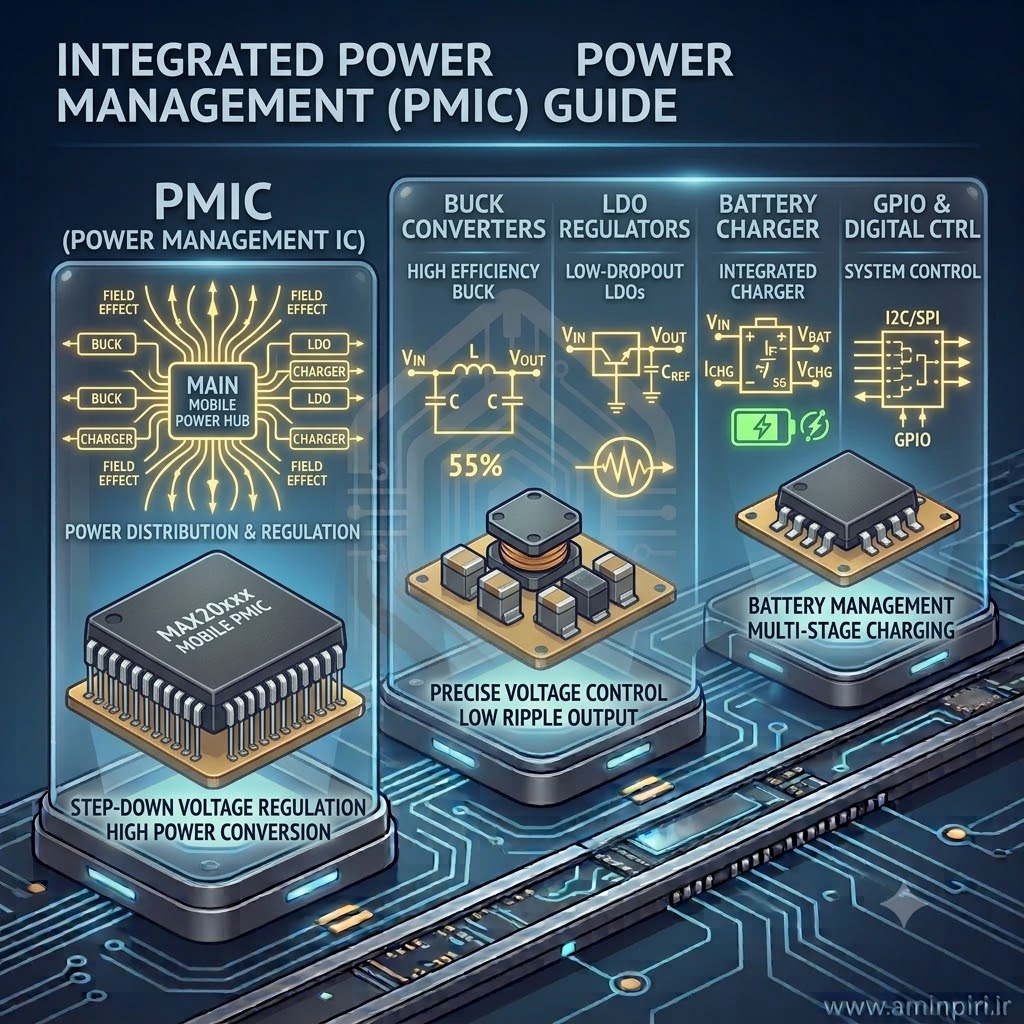

ای سی تغذیه PM IC
PM IC : ایسی تغذیه از چندین بخش تشکیل شده تقسیم ولتاژ های اصلی موبایل و ولتاژ های کاری و راه اندازی مدارات و از تعدادی مدار BUCK و LDO استفاده میکنه
در مدل های قدیم کانکتور باتری به این ایسی متصل بوده و در مدل های جدیداین ایسی وظیفه تایید ولتاژ باتری رو داره برای ایسی شارژ و ولتاژ رو از ایسی شارژ دریافت میکنه
در مدار های پرچم دار و معروف شیائومی گوشی ها داری چندین ایسی تغذیه هستن برای تقسیم وظایف

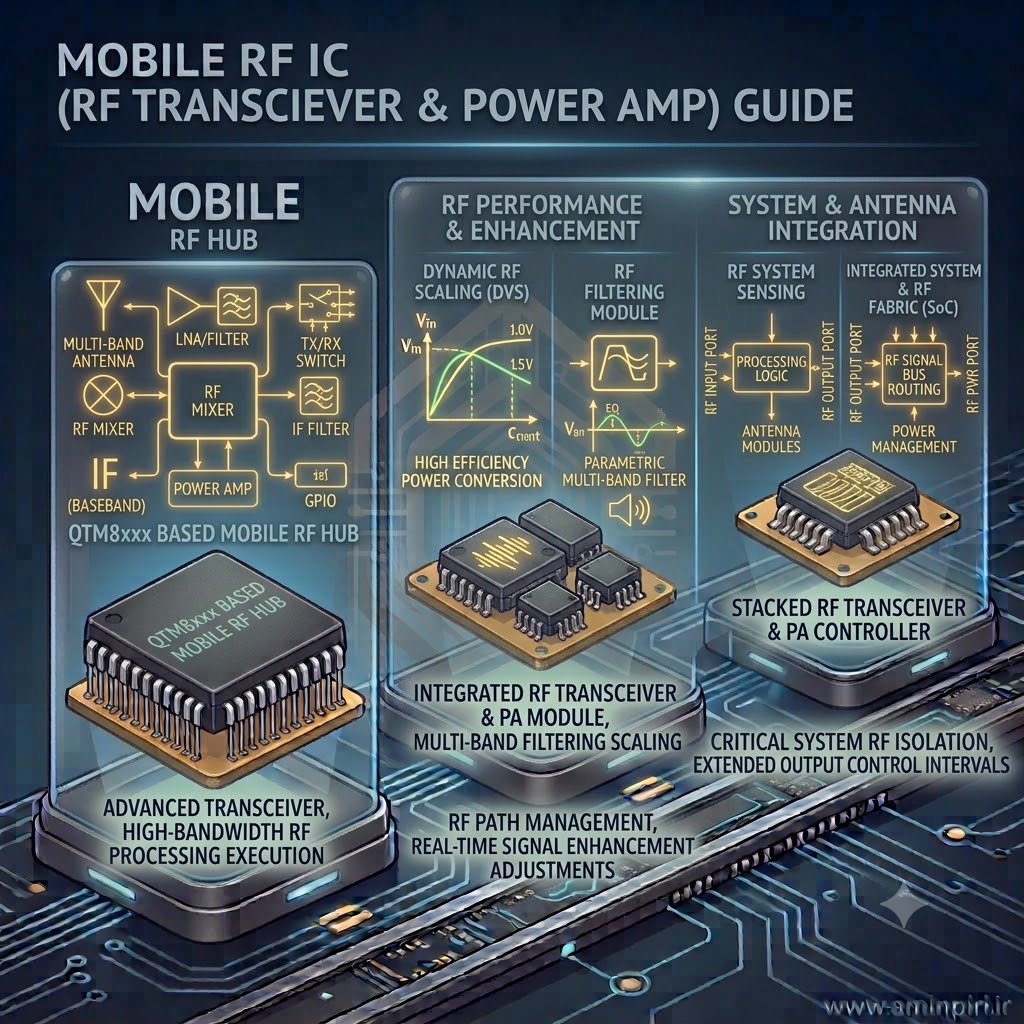

ایسی RF-RSP
RF IC: آیسی RF (Radio Frequency IC) وظیفه پردازش و مدیریت سیگنالهای فرکانس رادیویی در گوشی را بر عهده دارد؛ یعنی سیگنالهای مربوط به تماس، اینترنت همراه، وایفای یا بلوتوث را تقویت، فیلتر و تبدیل میکند.
وظیفه اصلی آن مدلاسون و دمدلاسیون اطلاعت روی امواج
امواجی که همراه با دیتا وارد مدار انتن میشه رو برای سی پی یو آماده پردازش و ترجمه میکنه
